平面電磁界解析
平面電磁界解析は、モーメント法により多層基板を電磁界解析する機能で、パッチアンテナやスロットアンテナなどプリント板上のアンテナ解析やマイクロストリップフィルタなどの平面回路を解析可能です。
Ver.9(※)ではこれまでのシールド領域グリーン関数ソルバに加えて、Sommerfeld積分に基づいたオープン領域ソルバも実装しており、境界条件を選択することができます。オープン領域ソルバは三角メッシュを用いており、小さめの基板であればプリント板全体を解析することも可能です。

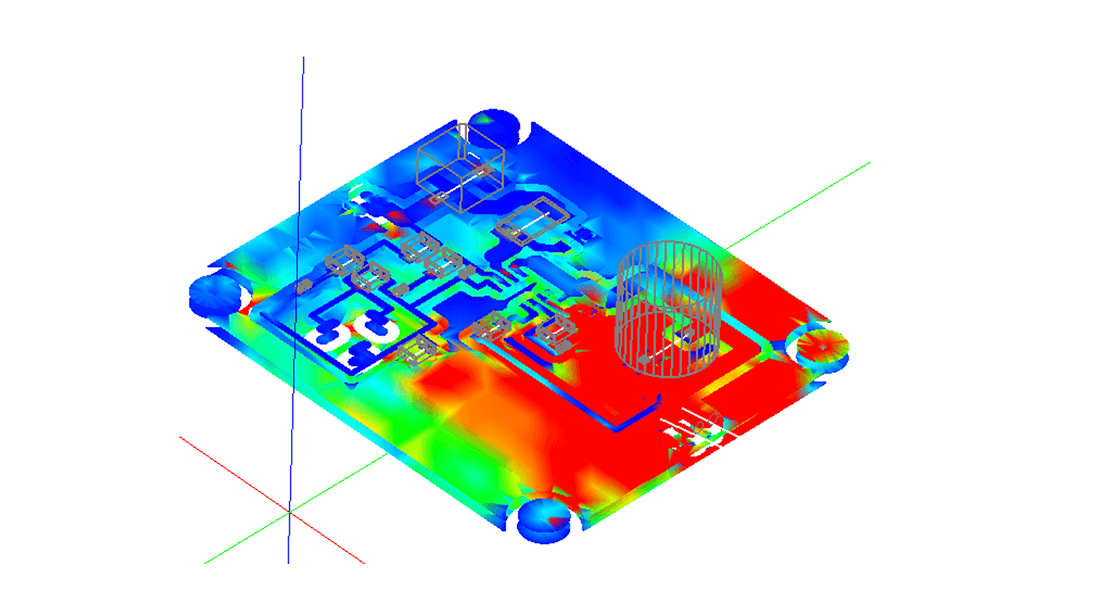

オープン境界グリーン関数のよるDCDC基板の解析例
