【ユーティリティ】

●

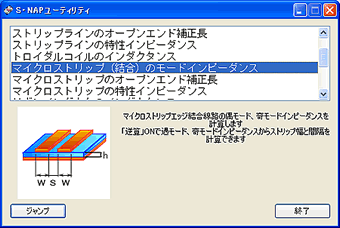

S-NAPに標準添付されているユーティリティは、マイクロ波、高周波設計で一般的よく用いられる計算式をまとめたもので、マイクロストリップやストリップラインの特性インピーダンスやカップリングラインのモードインピーダンス、巻線コイルのインダクタンス等を簡単に求めることができます。またマイクロストリップの特性インピーダンスなどはインピーダンスから線路幅を求める逆算機能もあります。
