S-NAP® PCB Suite® テストベンチの解析モード

① オシロスコープモード

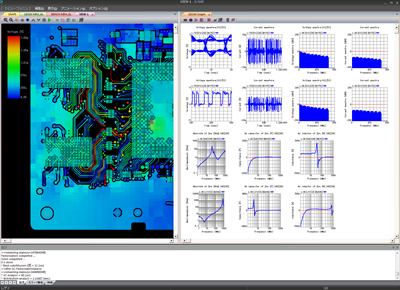

このモードは、あたかもオシロスコープで波形を観測するかのように、基板上の任意の端子をプローブで触るだけでその点の電圧波形、電流波形を観ることができます。また同時に周波数スペクトルも表示されます。インパルスノイズの重畳波形やアイパターンなども観測可能です。

② テスターモード

このモードは、あたかもテスターで抵抗を測る場合のように、基板上の任意の2点間のインピーダンスを観ることができます。実際のテスターでは直流抵抗だけですが、このモードでは高周波領域まで即座に表示します。

③ スイープジェネレータモード

このモードは、スイープジェネレータを付けたかのように、任意の端子のおける周波数特性を観ることができます。例えば、電源端子にスイープジェネレータを取り付け、ICの電源グランド端子で特性を観察すれば、容易に電源回路周りの周波数特性を知ることができます。

④ Sパラメータモード

このモードは、ネットワークアナライザを用いて測定した場合と同じ機能を提供します。ポートは任意の端子間に取り付け可能で、ポート数制限はありません。解析結果はN×NのSパラメータが計算されます。高周波特性の検討時などに用いることができます。

⑤ タイムリーなビューワ機能

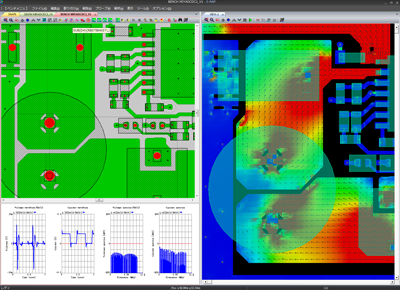

オシロスコープモードやSG解析モードで解析した時の結果を基にして、即座に基板全体の電圧分布、電流密度分布を観測することができます。信号条件や負荷条件、素子定数を変更した時の電圧、電流密度分布の違いを容易に比較検討できます。
